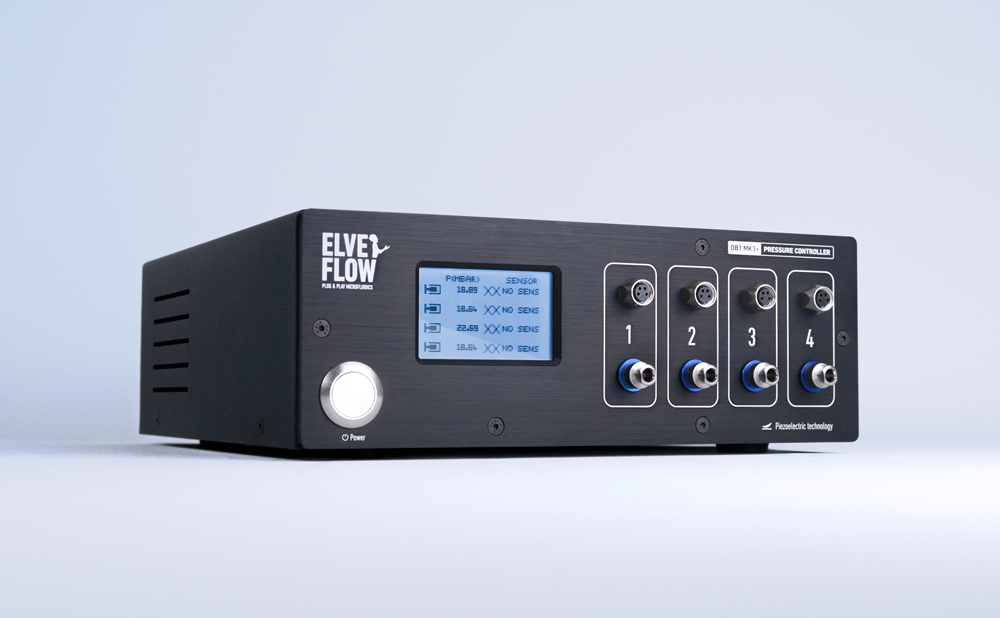

OB1微流體壓力真空流量控制系統
- 微流量快速，穩定，無脈衝，附多功能軟體
- 10ms反應時間
- 壓力控制精度0.005%-0.015%(依模組規格及應用條件)
- 範圍:200mbar/2,000 mbar/8,000 mbar/-900 to 1,000 mbar/-900 to 6,000mbar

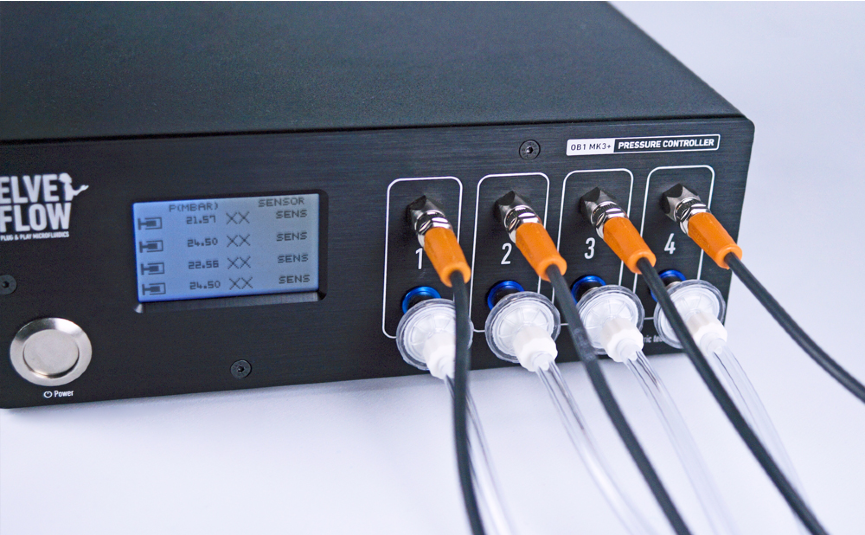

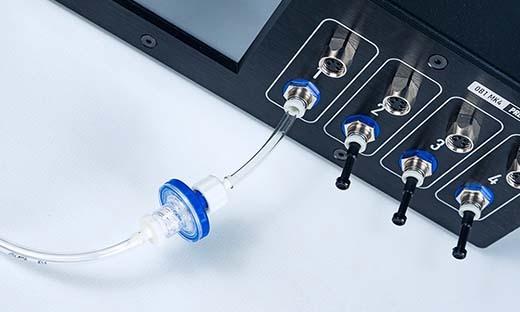

- 可選擇買一到四個channel，直接控制壓力
- 可控制不同波形的壓力或流量(波形如ramp, sine, square, triangle或自定)
- 加購流量計，可以直接控制流量(feedback loop)
- 可以顯示並儲存及時壓力及流量
- 可以經由C, Python, Matlab, Laview 或Elveflow介面控制
工作原理圖解：OB1 壓力式流量控制

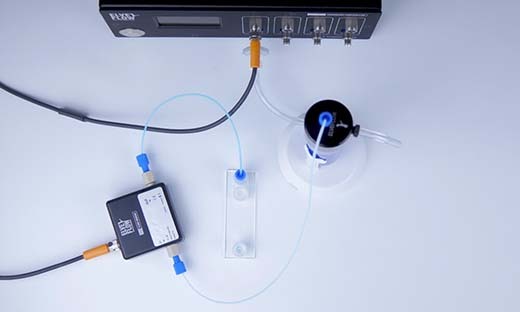

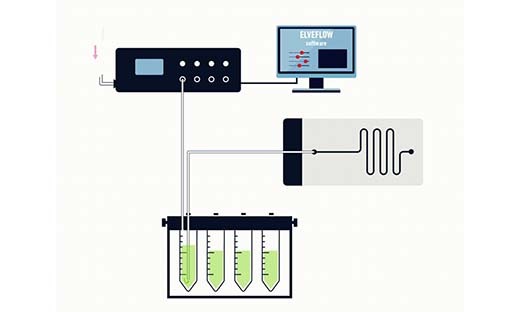

圖：OB1 系統架構（外部氣源 → OB1 → 加壓樣品瓶 → 流量計 → 微流道晶片）

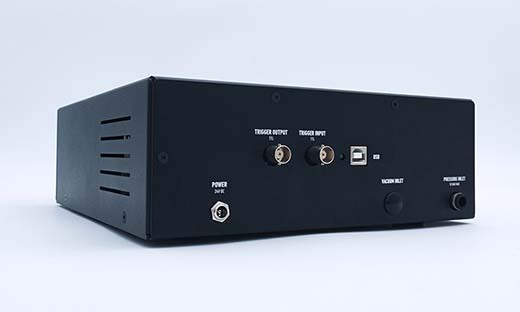

- ① 外部壓力／真空源：OB1 需接實驗室壓縮空氣、空壓機或真空幫浦（必要）；使用雙通道或負壓模組時，真空源為必要。

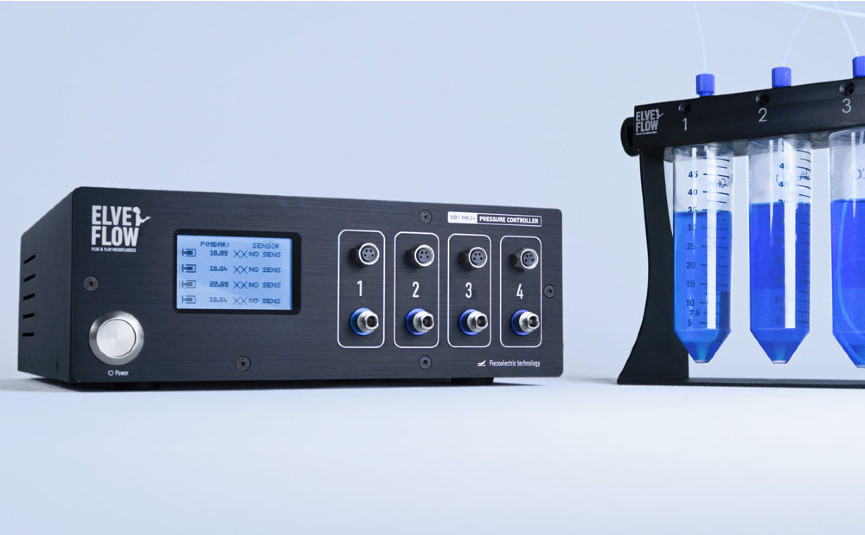

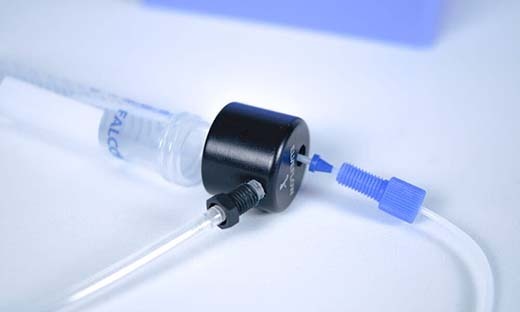

- ② 加壓樣品瓶：OB1 對樣品瓶頂部空間加壓或抽真空，同一通道即可「推」液體進晶片或「拉」回樣品瓶，液體不接觸幫浦。
- ③ 回授流量控制：串接 MFS 微流道流量計後，軟體依實際流量自動調整壓力（feedback loop），可直接設定流量，最低可調至 7.5 nL/min。
- ④ 監控與程序自動化：以 Elveflow 軟體在電腦上控制壓力／流量、編寫多天的自動注入程序；提供 C++、Python、MATLAB、LabVIEW 函式庫與 UART 通訊。
- 壓力範圍（每通道可選）：0~200 mbar、0~2,000 mbar、0~8,000 mbar、-900~1,000 mbar、-900~6,000 mbar；1 至 4 通道，可日後擴充。
- 穩定度：壓力穩定度低至 30 µbar；取樣速率最高 10 ms。
壓力穩定度與反應速度
圖左：21→23 mbar、每階 0.01 mbar 的壓力爬升（以外部高精度壓力計量測），藍＝OB1、紅＝其他品牌；圖右：OB1（藍）與注射幫浦（紅）的反應比較
- 解析度：左圖以 0.01 mbar 為一階逐步升壓，OB1（藍）平順跟上每一階，其他品牌（紅）只能以較粗的階梯變化；適合需要極細微壓力調整的液滴生成、細胞剪應力實驗。
- 反應時間：右圖 OB1 幾乎瞬間到達設定值、停止時也立即歸零；注射幫浦受管路與針筒彈性（compliance）影響，需 10 秒以上才逼近設定值，停止後也要數秒才歸零。
- 規格：反應時間低至 10 ms（到達設定值 5%）、穩定時間低至 50 ms（到達 95%，依液體體積）。
- 延伸閱讀：微流體壓力控制器 vs 注射幫浦。
